Konuslager

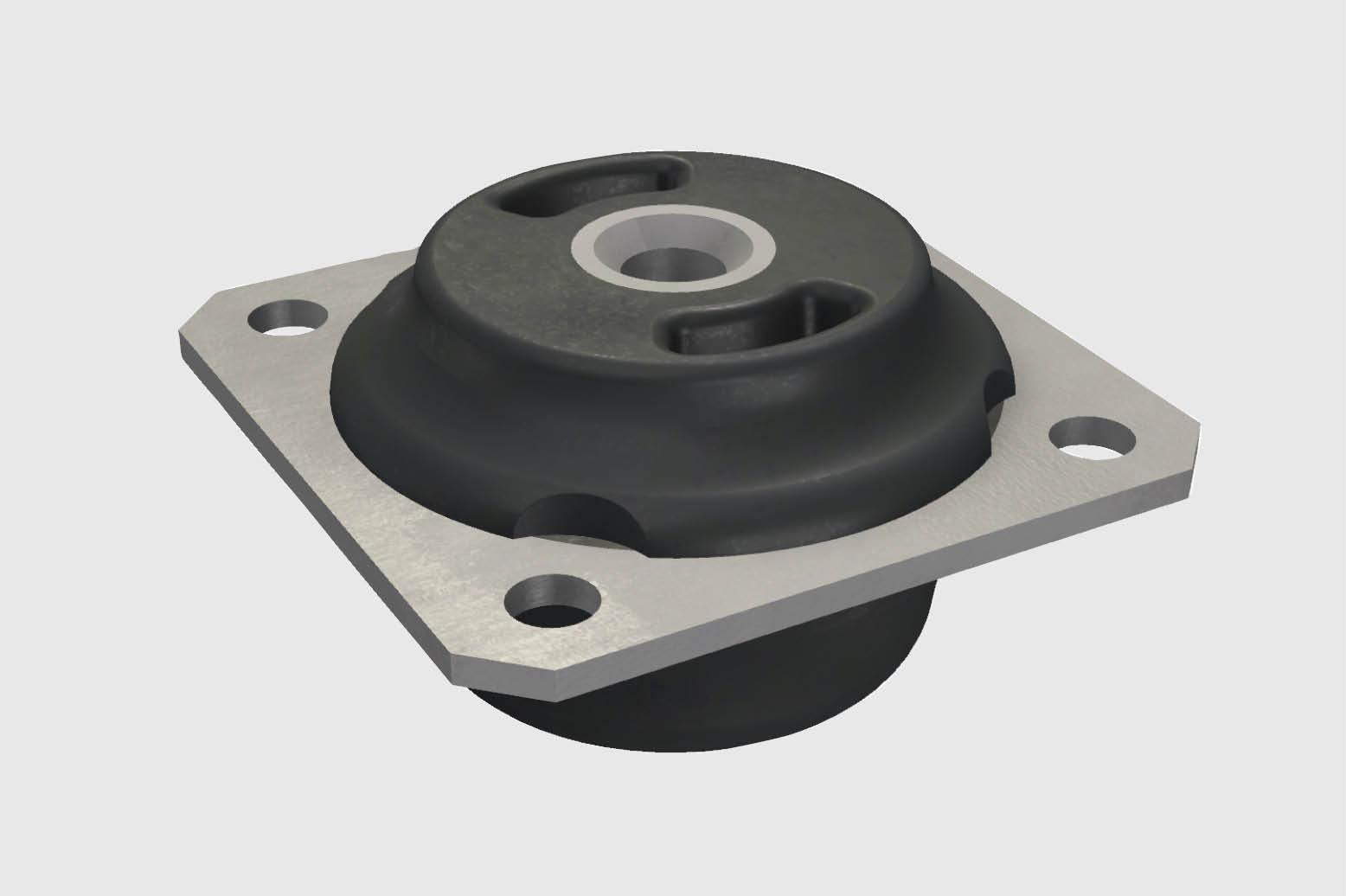

Das Konuslager ist ein elastisches Lagerelement mit charakteristischer konischer Geometrie, das sich durch eine gezielte richtungsabhängige Steifigkeit auszeichnet. Es besteht aus einem konischen Außenteil mit Befestigungsflansch, einem Gummikörper sowie einem konischen Innenteil. Optional sorgt ein anvulkanisierter Anschlag für eine definierte Bewegungsbegrenzung.

Die mechanischen Eigenschaften werden maßgeblich durch die Vorspannung des Gummikörpers bestimmt, die unter anderem durch das Eigengewicht des gelagerten Bauteils entsteht. Dadurch weist das Lager in zwei Raumrichtungen eine hohe Steifigkeit und in der dritten eine erhöhte Nachgiebigkeit auf. Diese Eigenschaften ermöglichen eine gezielte Anpassung an unterschiedliche Last- und Bewegungsanforderungen. Zusätzlich können durch konstruktive Maßnahmen die radialen Federsteifigkeiten gezielt und unabhängig voneinander eingestellt werden, wodurch eine präzise Abstimmung auf spezifische Einsatzbedingungen erreicht wird.
