Buchsen- und Kugelgelenke/ Sphärolager

Eigenschaften: Buchsengelenke haben einen vergleichbaren Aufbau wie Duo-Buchsen und bestehen aus zwei Hälften, welche bei der Montage vorgespannt werden. Das Innenrohr ist spährisch ausgeführt (Kugelgelenk). Hohe radiale Belastbarkeit, im Vergleich zur Schlitzbuchse größere kardanische Auslenkung möglich. Schwingungs- u. vibrationsdämpfend, wartungsfrei und verschleißarm, montagefreundlich.

Anwendung: Fahrwerksbereich, Drehgestelle, Zugkraftübertragung

Eigenschaften: Kugelgelenke bestehen aus einem Bolzen mit sphärischer Außenkontur, an welchen der Gummi angehaftet ist. Über die Außenringe wird der Gummi bei der Montage axial vorgespannt. Hohe radiale und axiale Belastbarkeit, im Vergleich zur Schlitzbuchse größere kardanische Auslenkung möglich. Schwingungs- u. vibrationsdämpfend, wartungsfrei und verschleißarm, montagefreundlich.

Anwendung: Fahrwerk, Dreieckslenker, Anbindung Schlingerdämpfer, Einzelradaufhängung, Längsmitnahmen

Projekt anfragen

Buchsengelenke weisen ein kugelförmiges Innenteil auf. Sie können ein und mehschichtig ausgeführt werden. Beim Einbau werden die festhaftenden Gummischichten radial vorgespannt. Durch die hohe Vorspannung und die kraftschlüssige Verbindung zwischen den Außenhalbschalen und Aufnahmeauge arbeiten Buchsengelenke, dauerhaft zuverlässig, ohne zusätzliche Befestigungselemente. Je nach Anwendungsbereich kann das Innenteil mit einer Durchgangsbohrung oder Befestigungspratzen ausgestattet werden.

Kugelgelenke überzeugen gegenüber Schlitzbuchsen durch ihre hohe kardanische Beweglichkeit sowie eine deutlich höhere axiale Belastbarkeit. Dank ihrer besonders robusten und steifen Bauweise sind sie zudem in der Lage, hohe radiale Kräfte zuverlässig aufzunehmen.

Der Aufbau dieser Lager basiert auf einem kugelförmigen Innenteil, an das eine Elastomerschicht fest anvulkanisiert ist. Beim Einbau wird das Lager über die äußeren Metallschalen axial vorgespannt. Dadurch wird der Gummi gezielt in radialer Richtung verdrängt und mit hohem Druck gegen die Innenwand des Aufnahmeauges gepresst. Die entstehende Reibhaftung gewährleistet einen sicheren und verschiebungsfreien Sitz des Lagers im eingebauten Zustand.

Je nach Anwendungsbereich kann das Innenteil mit einer Durchgangsbohrung, einem Konuszapfen oder Befestigungspratzen ausgestattet werden.

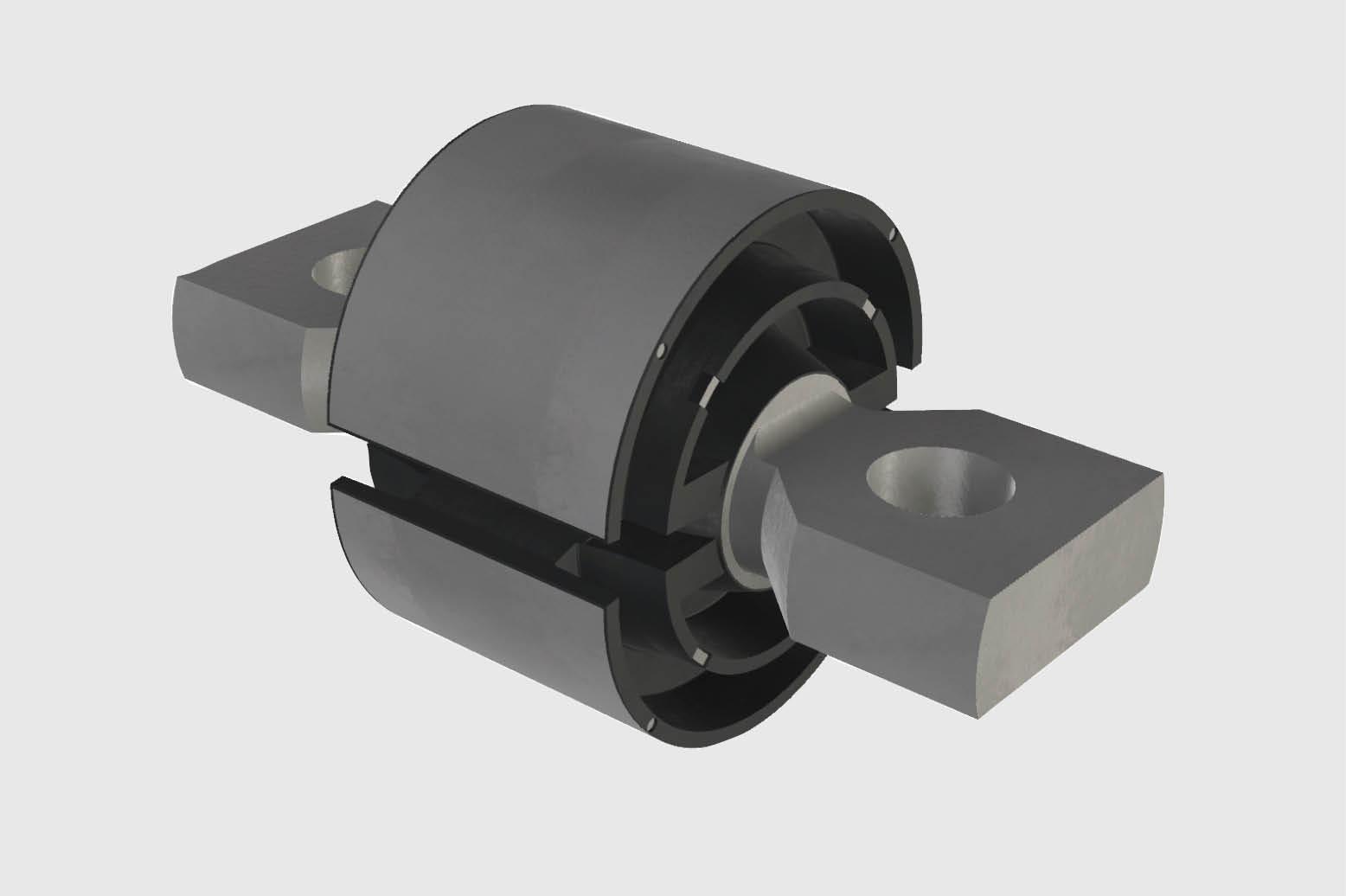

Buchsengelenk mit Pratze

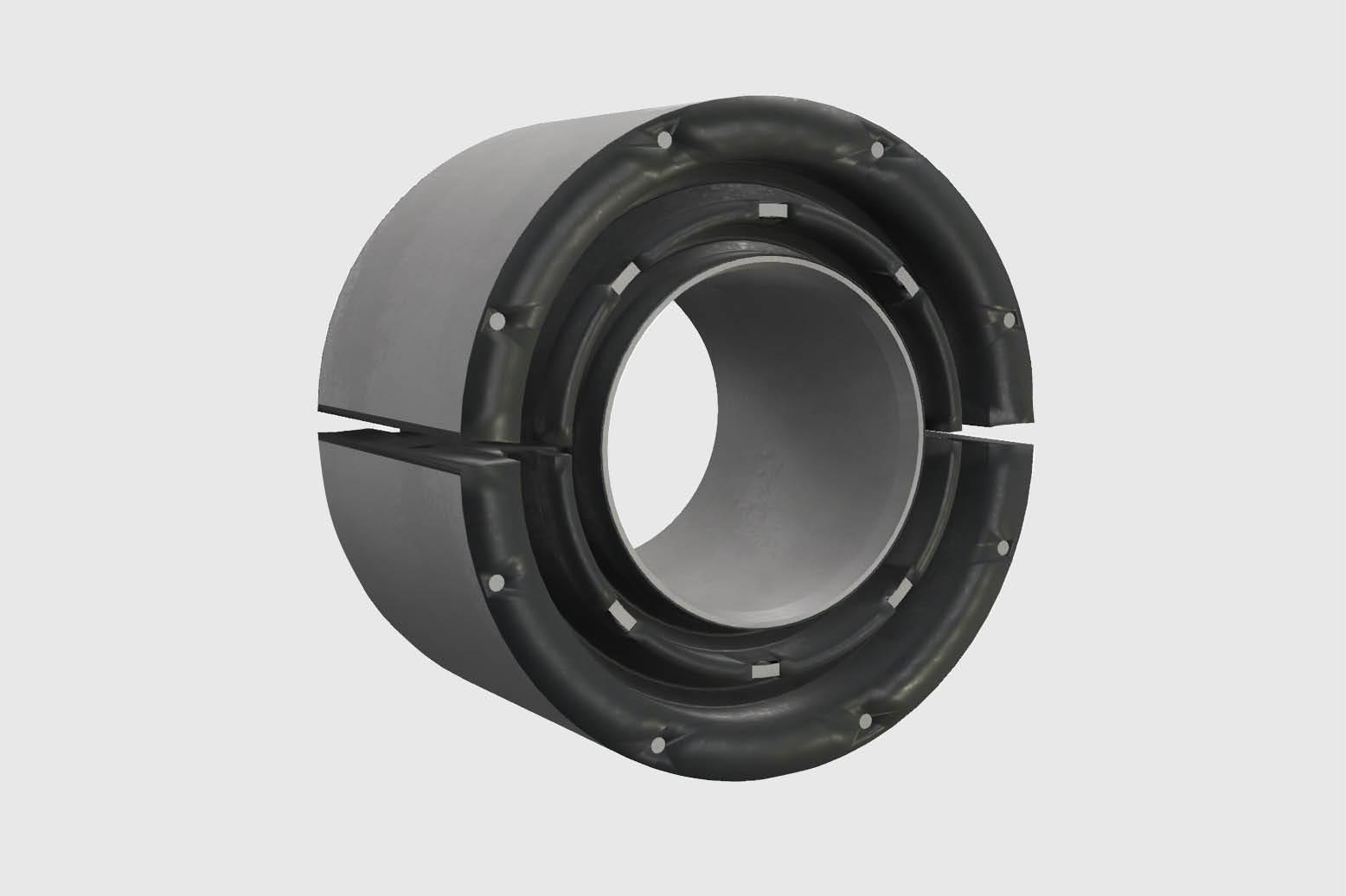

Buchsengelenk mit Bohrung

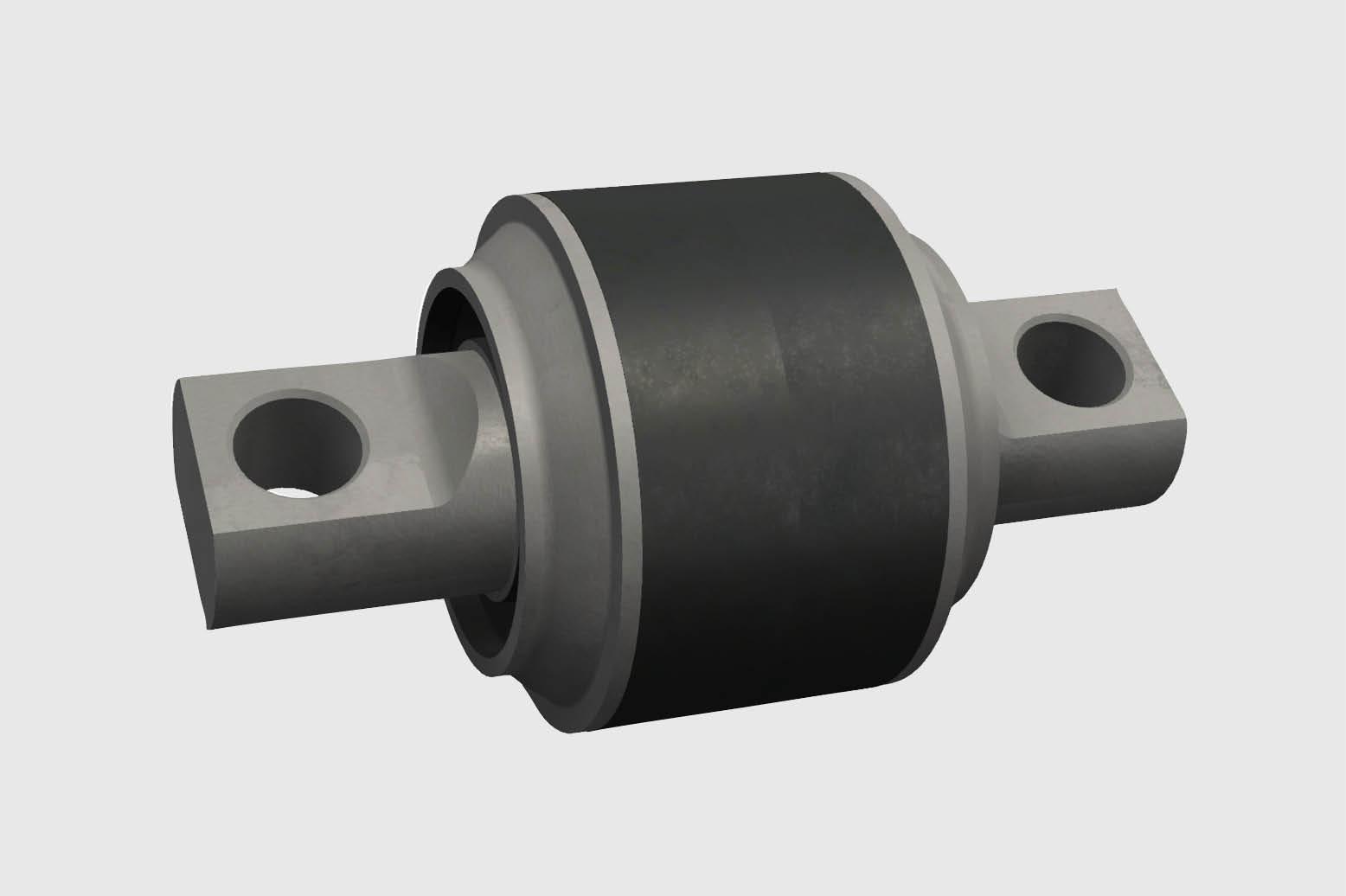

Kugelgelenk für axiale Vorspannung
