(Blatt)Federaugenlager
Eigenschaften: Das Federaugenlager besteht aus einer Schlitzbuchse mit einem eingeschobenen Rohr oder Bolzen. Je nach Anwendung können zusätzliche Stützringe montiert werden. Dadurch wird die radiale und axiale Belastbarkeit im Vergleich zur Schlitzbuchse nochmals erhöht. Durchrutschfunktion, wartungsfrei, verschleißarm, Leichtbauausführung durch den Einsatz von Kunststoff für Anwendungen mit geringerer Belastung.
Anwendungen: Fahrwerks-und Lagerungselemente, Blattfederaugenlager, Führungslager, kinematische Gelenke, Drehschubfedern
Das Blattfederaugenlager ist eine spezialisierte Ausführung der Schlitzbuchse und besteht aus einer elastischen Buchse mit einem eingepressten Stahlrohr oder Bolzen. Abhängig vom jeweiligen Anwendungsfall kann die Lagerung mit oder ohne zusätzliche Stützringe ausgeführt werden. Durch die Kombination aus elastischer Lagerung und metallischem Innenteil wird eine zuverlässige Kraftübertragung bei gleichzeitig wirksamer Schwingungsentkopplung sichergestellt, wodurch Geräusche, Vibrationen und Verschleiß im Fahrwerksbereich reduziert werden.
Für Anwendungen mit besonders hohen Verdrehbewegungen verfügt das System über einen integrierten Überlastungsschutz: Ein kontrolliertes Durchrutschen des Innenrohres innerhalb der Schlitzbuchse ermöglicht es, Belastungsspitzen aufzunehmen und strukturelle Schäden zu vermeiden. Optional eingesetzte Stützringe erhöhen die Axialsteifigkeit, verbessern die Querführung des Fahrzeugs und begrenzen sowohl Radialfederwege als auch kardanische Auslenkungen.
Je nach Belastungsanforderung kommen Stützringe aus Kunststoff, Stahl oder hochfestem Stahl zum Einsatz.
- Datenblatt (Blatt)Federaugenlager
- 2. PDF-Download

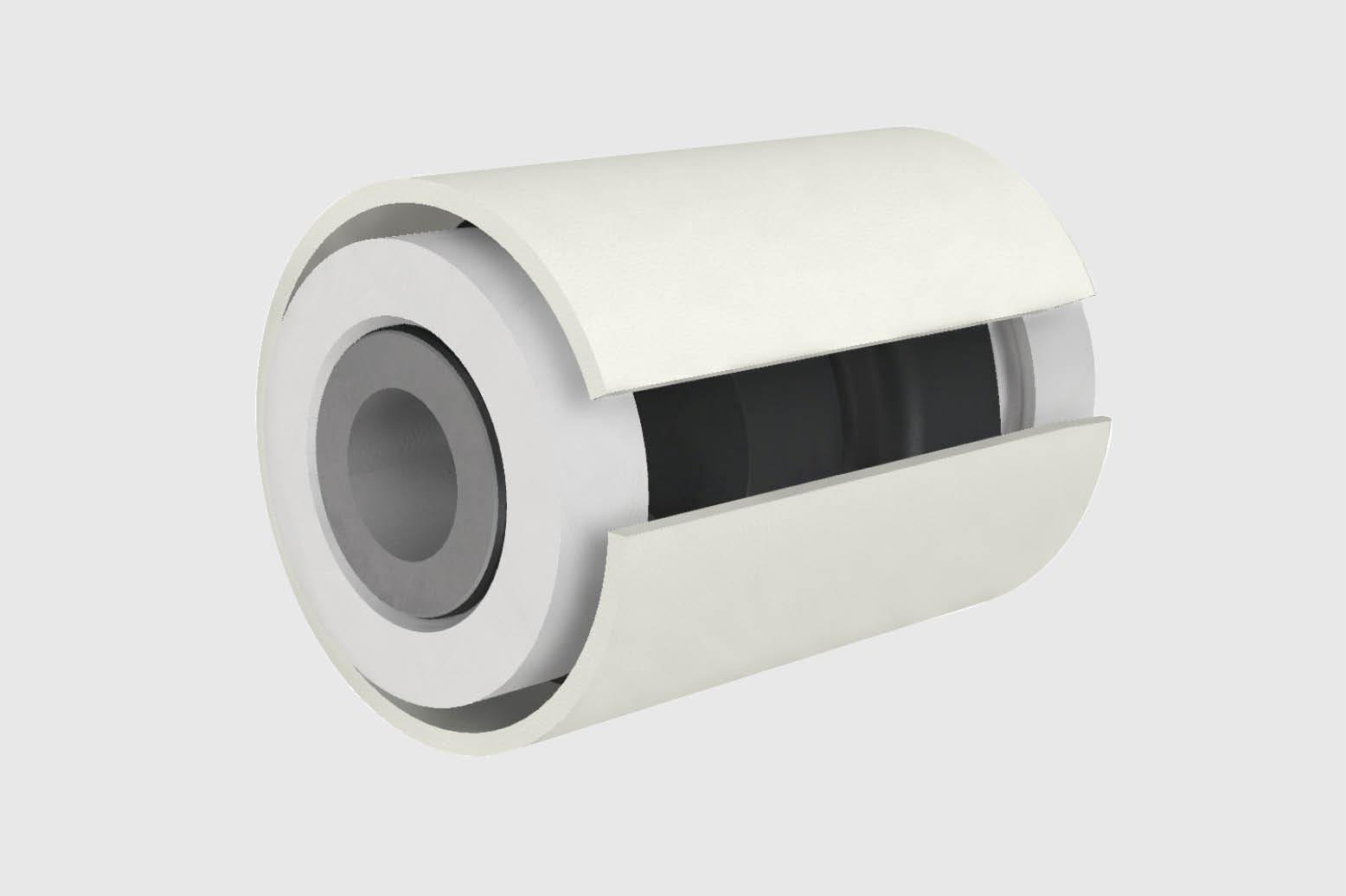

Leichtbau: Federaugenlager mit Kunststoffaußenrohr & Distanzringe

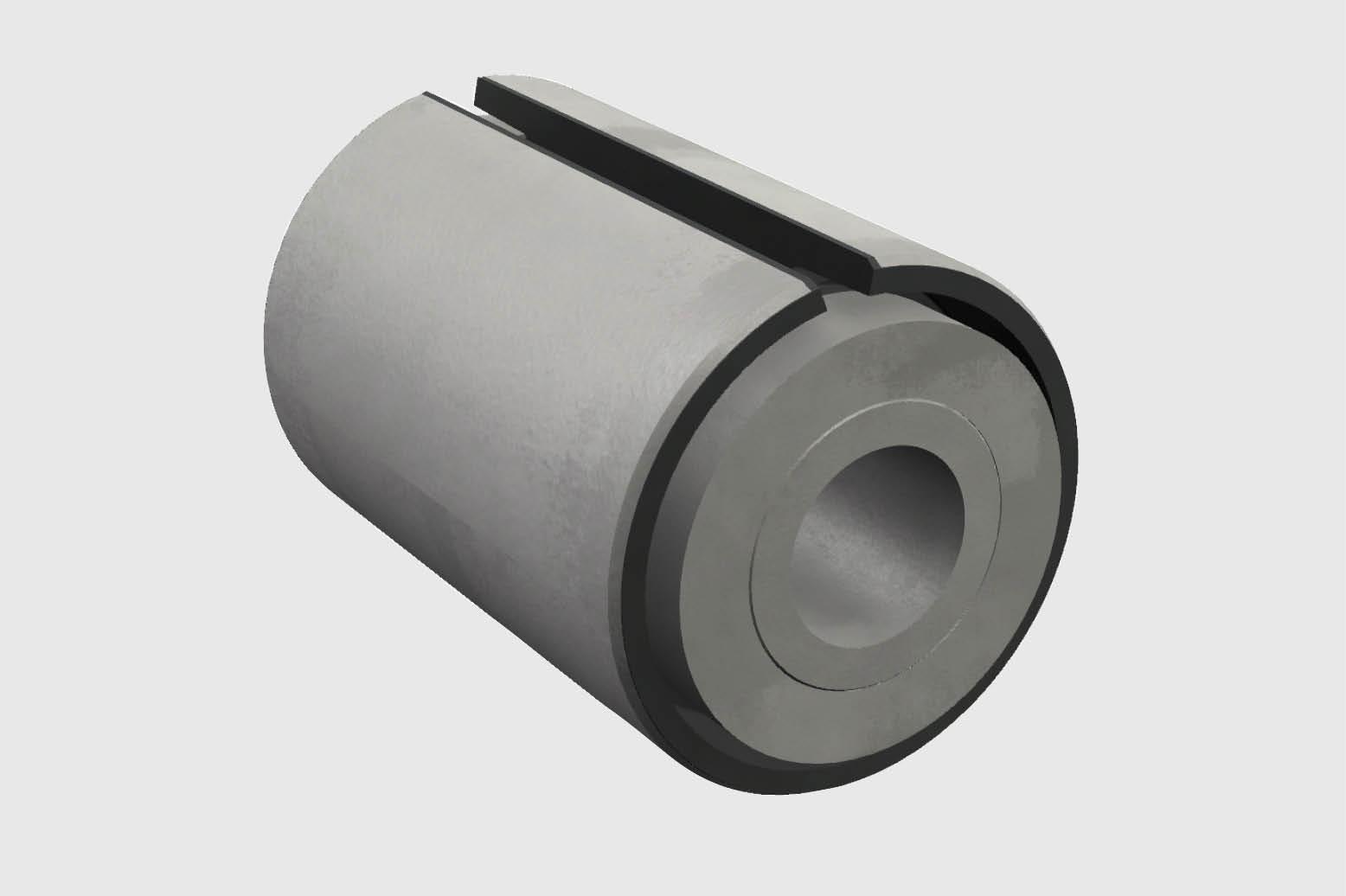

Federaugenlager mit Distanzringen aus Stahl

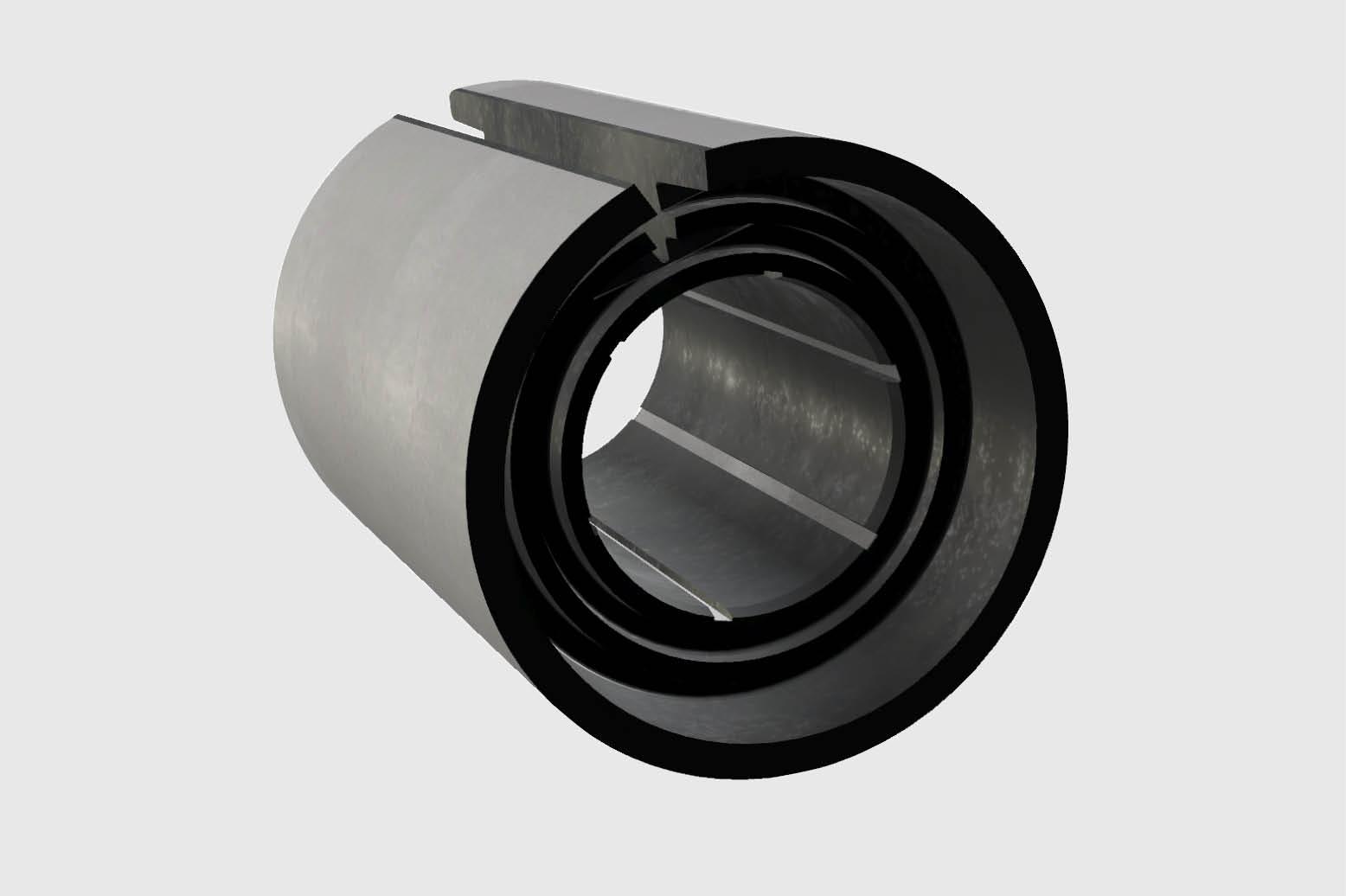

Federaugenlager
